Плоская кровля - полное руководство по монтажу от выбора материала до финишной отделки

Плоская кровля перестала быть исключительно атрибутом многоэтажных городских джунглей и промышленных ангаров. Сегодня это осознанный выбор владельца частного дома, стремящегося максимально использовать каждый квадратный метр своей территории с пользой. Архитектурная эстетика современного минимализма диктует простоту линий, а практическая польза заключается в возможности обустроить наверху зону отдыха с шезлонгами, цветущий сад, спортивную площадку или место для установки массивного наружного блока климатической системы. Однако за внешней лаконичностью скрывается сложнейший инженерный пирог, ошибки в обустройстве которого стоят непомерно дорого. Мы разберем технологию пошагово, уделяя внимание нюансам, которые превращают хаотичный набор слоев в герметичную, теплую и долговечную систему. Эта инструкция создана, чтобы развеять миф о запредельной сложности и показать, что при вдумчивом подходе и использовании качественных продуктов, представленных в нашем ассортименте, сделать плоскую кровлю самому реально.

Первое, с чего начинается путь к идеальной крыше, это фундаментальное понимание физики процессов, происходящих в ограждающей конструкции. Плоская кровля на самом деле не является абсолютно плоской в геометрическом понимании. Строительные нормы предписывают создание уклона, который профессионалы называют разуклонкой. Этот минимальный наклон в диапазоне от полутора до трех процентов не заметен глазу и не ощущается при ходьбе, но его наличие жизненно необходимо. Вода, оставшаяся стоять лужей на идеально ровной поверхности, действует как линза, усиливая разрушительное ультрафиолетовое излучение, а при замерзании и оттаивании циклически расширяет микротрещины, превращая их в магистральные каналы для протечек. Кроме того, застой воды провоцирует рост мхов и накопление агрессивных химических соединений. Поэтому перед началом работ необходимо взять в руки лазерный нивелир или водяной уровень и тщательно обследовать основание. Идеальным вариантом для строительства является монолитная железобетонная плита перекрытия, обладающая колоссальной несущей способностью и пространственной жесткостью. Если же каркас выполнен из деревянных балок двутаврового сечения или металлического профилированного листа, требования к деформационной устойчивости гидроизоляции возрастают многократно, и нам предстоит выбирать материалы с высочайшей эластичностью.

Разобравшись с геометрией плана, мы переходим к главному врагу любой строительной конструкции, скрытому от глаз. Атака на кровельный ковер идет с двух сторон. Снаружи наступают осадки, снег и ультрафиолет, но не меньшую опасность представляет внутренняя среда дома. В процессе жизнедеятельности человека, приготовления пищи, принятия душа и даже дыхания растений выделяется огромное количество водяного пара. Парциальное давление этого пара выталкивает его вверх, сквозь перекрытия, в толщу утеплителя. Достигнув точки росы, пар конденсируется в жидкую воду, превращая минеральную вату в холодную мокрую субстанцию с нулевым термическим сопротивлением. Чтобы остановить диффузию влаги, нам необходим абсолютно герметичный пароизоляционный слой. Здесь на арену выходят материалы, определяющие долговечность всего пирога. В нашем каталоге представлены битумно-полимерные продукты нового поколения, такие как Сейфити БарьерПРО от компании TEGOLA. Если рассматривать рулонный гидроизоляционный материал Сейфити Флекс СБС ЭПП 3 мм или его четырехмиллиметровый аналог, мы получим не просто пленку, а серьезный армированный слой, обладающий высокими прочностными характеристиками на разрыв. Его можно наплавлять прямо на бетонную плиту, предварительно обработанную праймером. Праймер, представляющий собой раствор битума в органических растворителях, проникает в поры бетона, обеспыливает поверхность и создает ту самую адгезионную грунтовку, которая намертво связывает заплавленный слой пароизоляции с несущей конструкцией. Полотна материала укладываются с нахлестом в десять сантиметров, а торцевые швы тщательно прогреваются газовой горелкой до появления небольшого валика битума, сигнализирующего о качестве соединения. Особое внимание уделяется примыканиям к вертикальным стенам и парапетам, где пароизоляцию заводят на высоту, превышающую будущий слой утеплителя, создавая герметичную чашу.

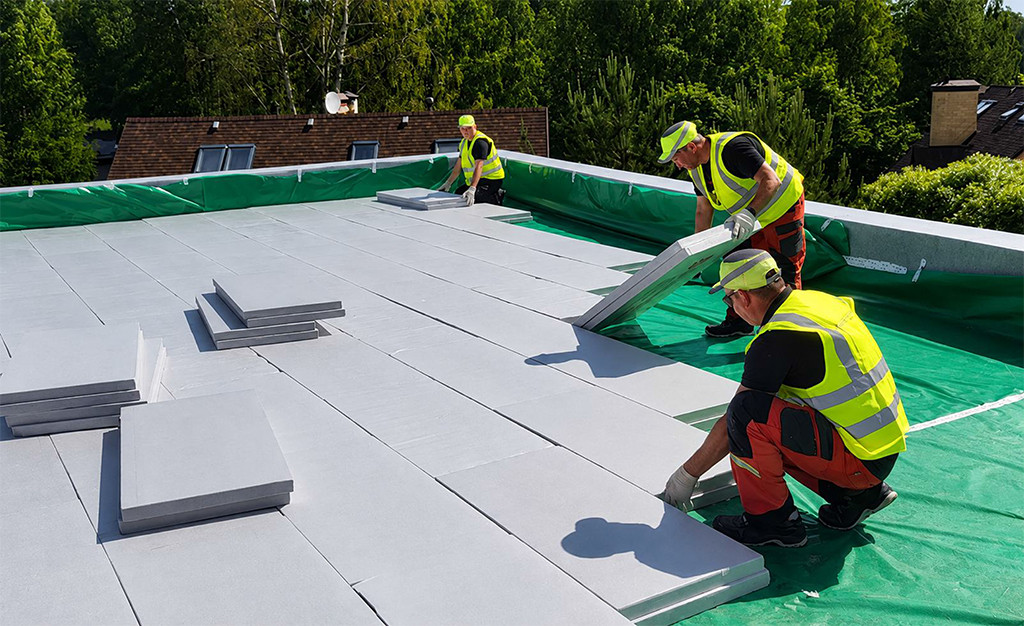

После того как водяной пар из помещения надежно заперт внизу, мы приступаем к формированию теплового контура. Энергоэффективность здания сегодня диктует жесткие требования к толщине утеплителя, которые были немыслимы десятилетия назад. Экструзионный пенополистирол и каменная вата высокой плотности от брендов Umatex и ТехноНИКОЛЬ, представленные в нашем магазине, обладают разными преимуществами. Плиты из каменной ваты, спрессованные до состояния камня, относятся к группе негорючести НГ и служат отличной противопожарной рассечкой. Однако их слабое место в контексте плоской кровли это гигроскопичность, и если вода найдет путь через гидроизоляцию, вата начнет ее впитывать. Экструзионный пенополистирол XPS, наоборот, демонстрирует практически нулевое водопоглощение и рекордно низкий коэффициент теплопроводности, что позволяет набирать требуемое сопротивление теплопередаче меньшей толщиной. Монтаж утеплителя ведется вразбежку, словно кирпичная кладка, чтобы перекрыть мостики холода на стыках. Если расчетная толщина требует двухсот миллиметров, лучше использовать два слоя плит по сто миллиметров, смещая швы, чем один слой в двести миллиметров. Фиксация плит к основанию производится либо специальным клеем на цементной основе, либо телескопическим механическим крепежом с пластиковыми рондолями-грибками, которые не прокалывают гидроизоляцию. Именно на этом этапе часто формируется разуклонка. Производители, в частности ТехноНИКОЛЬ, предлагают готовые комплекты систем уклонов из клиновидных плит утеплителя, которые позволяют математически точно вывести плоскость к водоотводящей воронке. Это ювелирная работа, требующая предварительной геодезической разбивки, потому что стоячая вода сведет на нет долговечность любого финишного покрытия.

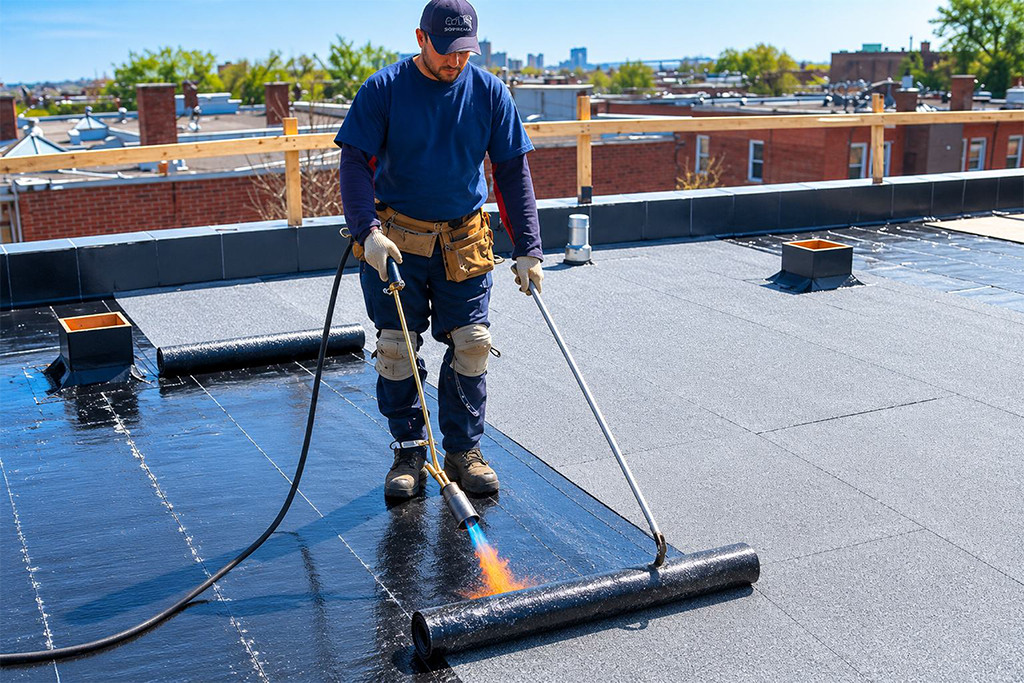

Мы подошли к самому ответственному рубежу монтажу гидроизоляционного ковра, который принимает на себя удар стихии. Здесь у застройщика есть развилка, определяемая бюджетом, инструментом и ожиданиями. В распоряжении мастера битумно-полимерные технологии Сейфити БарьерПРО от TEGOLA и полимерные мембраны LOGICROOF и ECOPLAST от ТехноНИКОЛЬ. Разница в монтаже и химической стойкости колоссальна. Битумно-полимерный материал Сейфити Флекс СБС Керамик ЭКП ЕВР 4,5 мм является вершиной эволюции наплавляемых материалов. В его основе модифицированный битум, обогащенный стирол-бутадиен-стирольным каучуком, который придает ему эластичность при отрицательных температурах, немыслимую для окисленных битумов прошлого века. Верхний слой бронирован сланцевой или керамической посыпкой, которая защищает битум от разрушительного ультрафиолетового излучения и придает кровле эстетичный внешний вид. Наплавление ведется пропановой горелкой. Мастер разматывает рулон, прогревая его нижнюю поверхность и основание до того момента, когда индикаторный рисунок на пленке деформируется. Важно не перегреть материал, чтобы не выжечь модификаторы, но и не дать ему остыть до укладки. Рулонный битумно-полимерный материал Сейфити Флекс СБС ЭКП 4,5 мм, обладая значительной массой, создает прочный панцирь, устойчивый к проколам и механическим воздействиям, что делает его фаворитом для эксплуатируемой кровли под стяжку или с основанием из профнастила утеплителем и сборной стяжкой из плит ЦСП в 2 слоя схема пример ниже на рисунке.

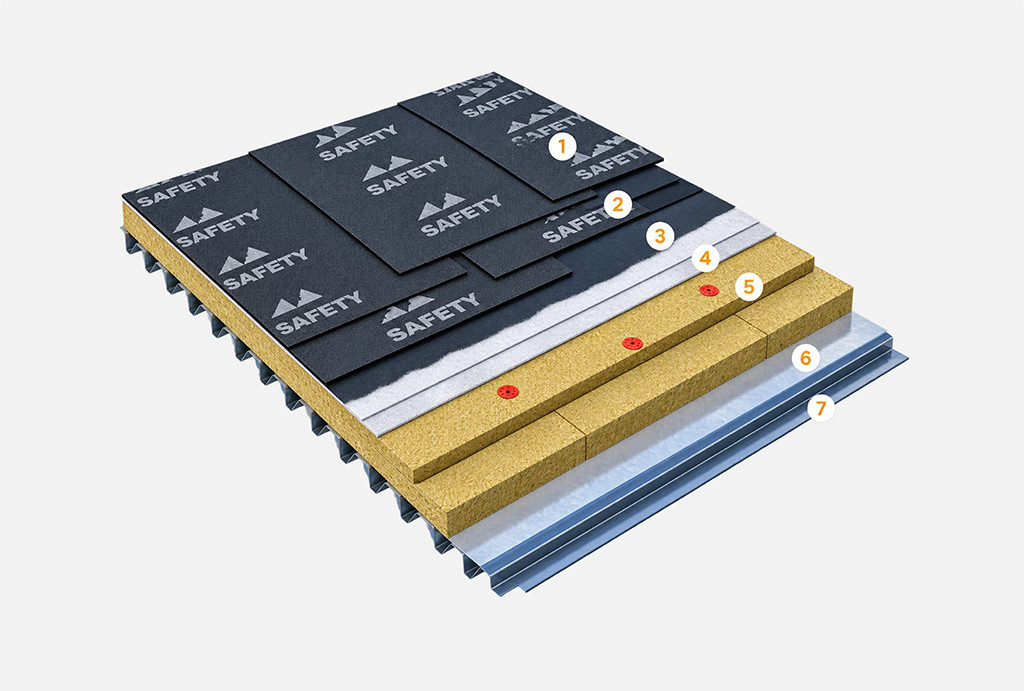

1. Верхний слой гидроизоляции Сейфити Флекс СБС Керамик ЭКП

2. Нижний слой гидроизоляции Сейфити Флекс СБС ЭПП

3. Грунтовка битумным праймером Сейфити

4. Сборная стяжка из цементно-стружечной плиты (2 слоя)

5. Плитный утеплитель из минеральной ваты

6. Пароизоляционная пленка Алюбар

7. Стальной профилированный лист

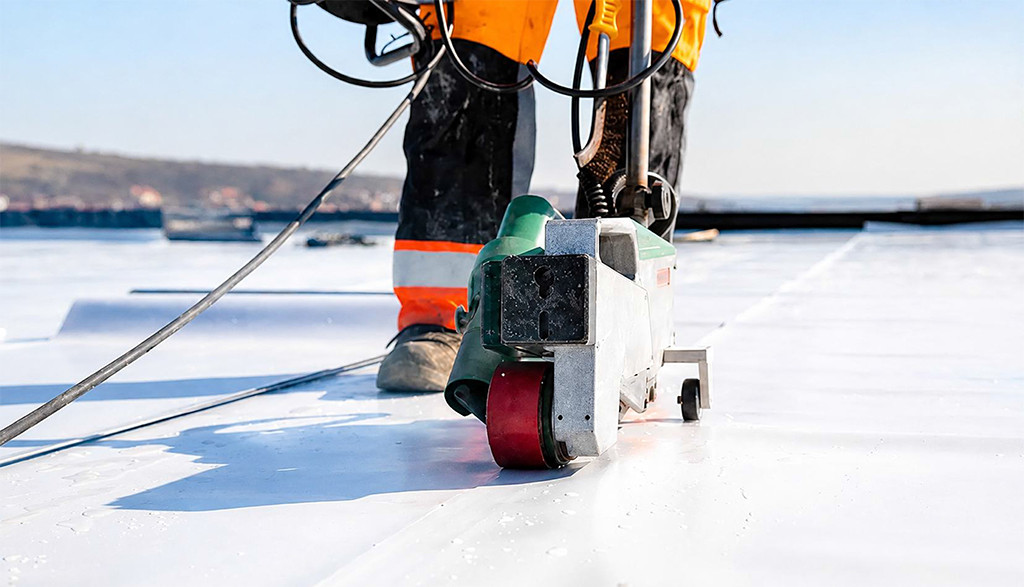

Альтернативой, которая стремительно завоевывает рынок, являются поливинилхлоридные мембраны LOGICROOF V-RP и серия ECOPLAST. Это принципиально иной класс материалов. Мембраны не нужно плавить открытым огнем, что существенно повышает безопасность работ на деревянных основаниях. Швы свариваются автоматическими сварочными аппаратами горячим воздухом при температуре около пятисот градусов Цельсия. Происходит диффузия полимера, и два куска мембраны становятся единым целым, причем шов по прочности превосходит само полотно. ПВХ мембраны не боятся застоя воды, агрессивных химических веществ, выпадающих с дождями, и корней растений, что делает LOGICROOF безальтернативным вариантом при устройстве зеленой кровли. Однако ПВХ требует бархатного отношения при монтаже: острый камень или забытый шуруп под полотном может со временем протереть отверстие. Поэтому под мембрану всегда укладывается геотекстиль. Выбор между битумным наплавляемым гигантом Сейфити и сварной мембраной это не борьба технологий, а вопрос условий эксплуатации. Если на крыше будет установлено тяжелое оборудование или планируется интенсивная ходьба, многослойный битумный ковер с защитной стяжкой из Сейфити Флекс Керамик прощает больше ошибок основания. Если цель герметик с феноменальной адгезией и химической инертностью для пруда на крыше или зеленого сада, то выбор очевидно падает на светлые ПВХ мембраны, отражающие солнечные лучи и снижающие нагрев помещения в летнюю жару.

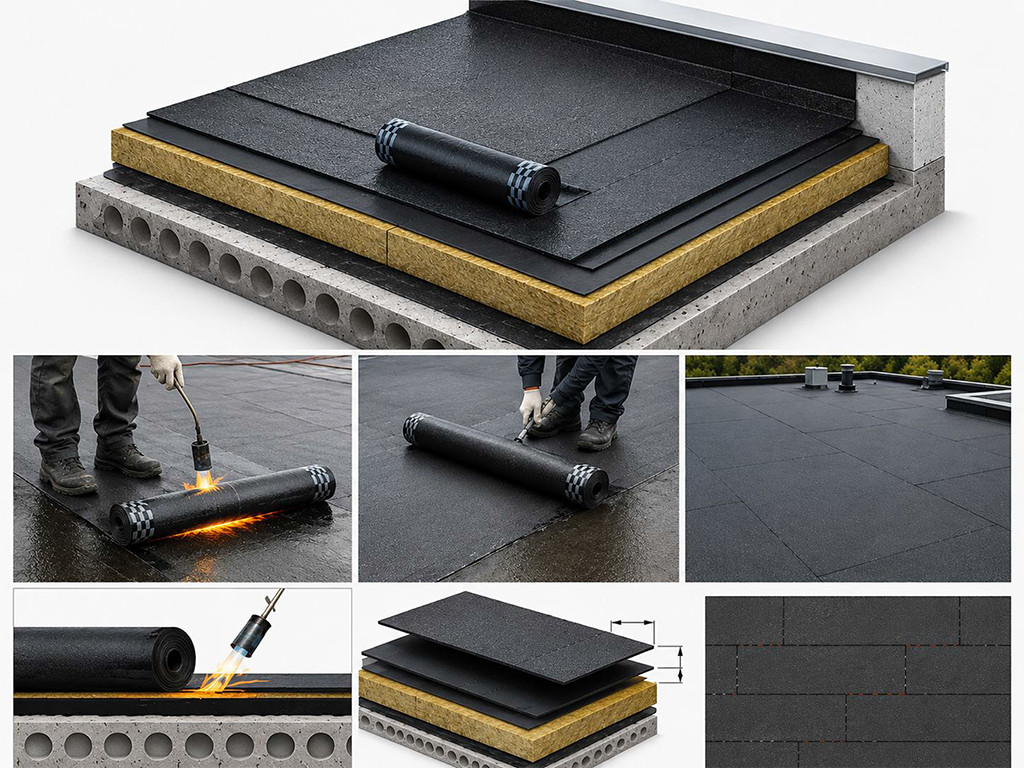

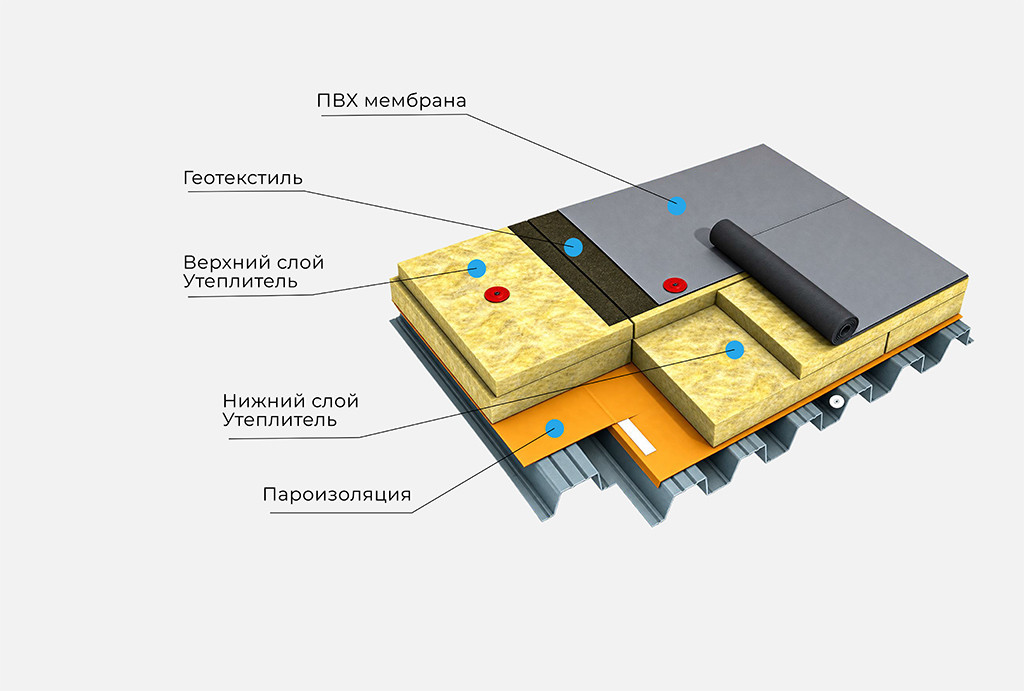

Пример схема с использованием каменной ваты

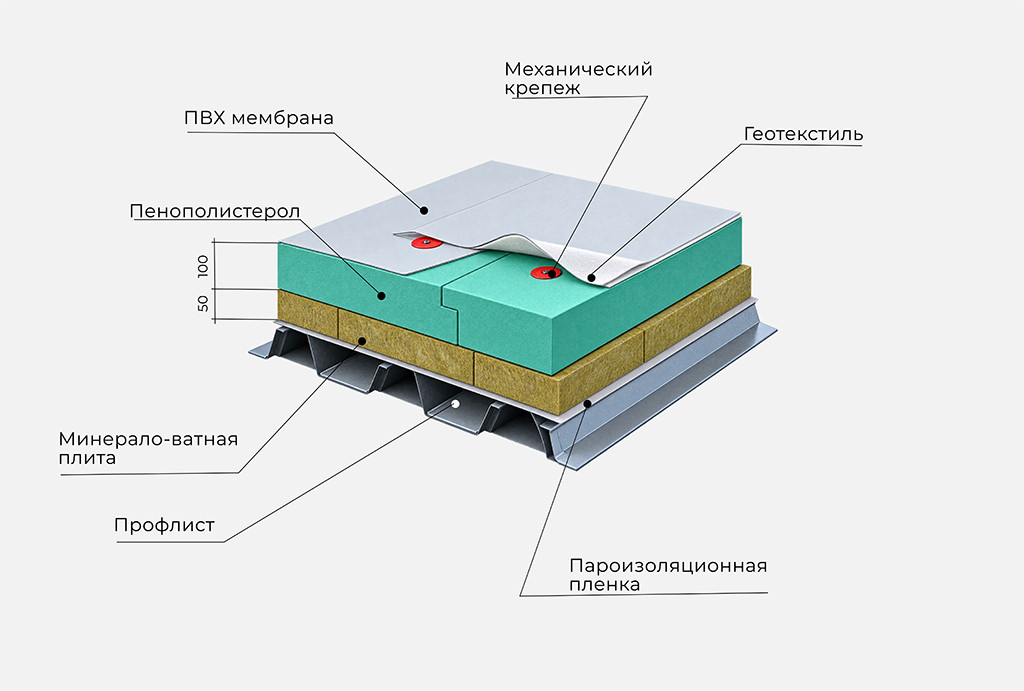

Пример схема с использованием пенополистирола

В местах примыканий и проходок через кровлю проявляется истинный профессионализм кровельщика. Ни одна плоская кровля не является монотонным полем, она усеяна вентиляционными шахтами, выходами канализационных стояков и водосточными воронками. Обработка углов это краеугольный камень надежности. При использовании битумных материалов линейки Сейфити Флекс СБС ЭПП 4 мм мастер вырезает усиливающие заплатки, вклеивая их в углы, а затем поднимает основной ковер на парапет на высоту не менее тридцати сантиметров, фиксируя край краевой рейкой и запечатывая герметиком. В системах с ПВХ мембранами LOGICROOF используются готовые отформованные углы из того же материала, которые ввариваются горячим воздухом без складок и напряжений. Отдельного слова заслуживает установка кровельных воронок. Это не просто дырка в перекрытии. Современная воронка это сложное устройство с фланцем из ПВХ или ЭПДМ, которое зажимает слои гидроизоляции как бутерброд, исключая протечку по бетонному телу. Вокруг воронки всегда делают локальное понижение уклона, чтобы сила поверхностного натяжения воды не позволяла ей пройти мимо водоприемной чаши. Системы обогрева воронок греющим кабелем предотвращают образование ледяных пробок в морозы, что критически важно для безопасности.

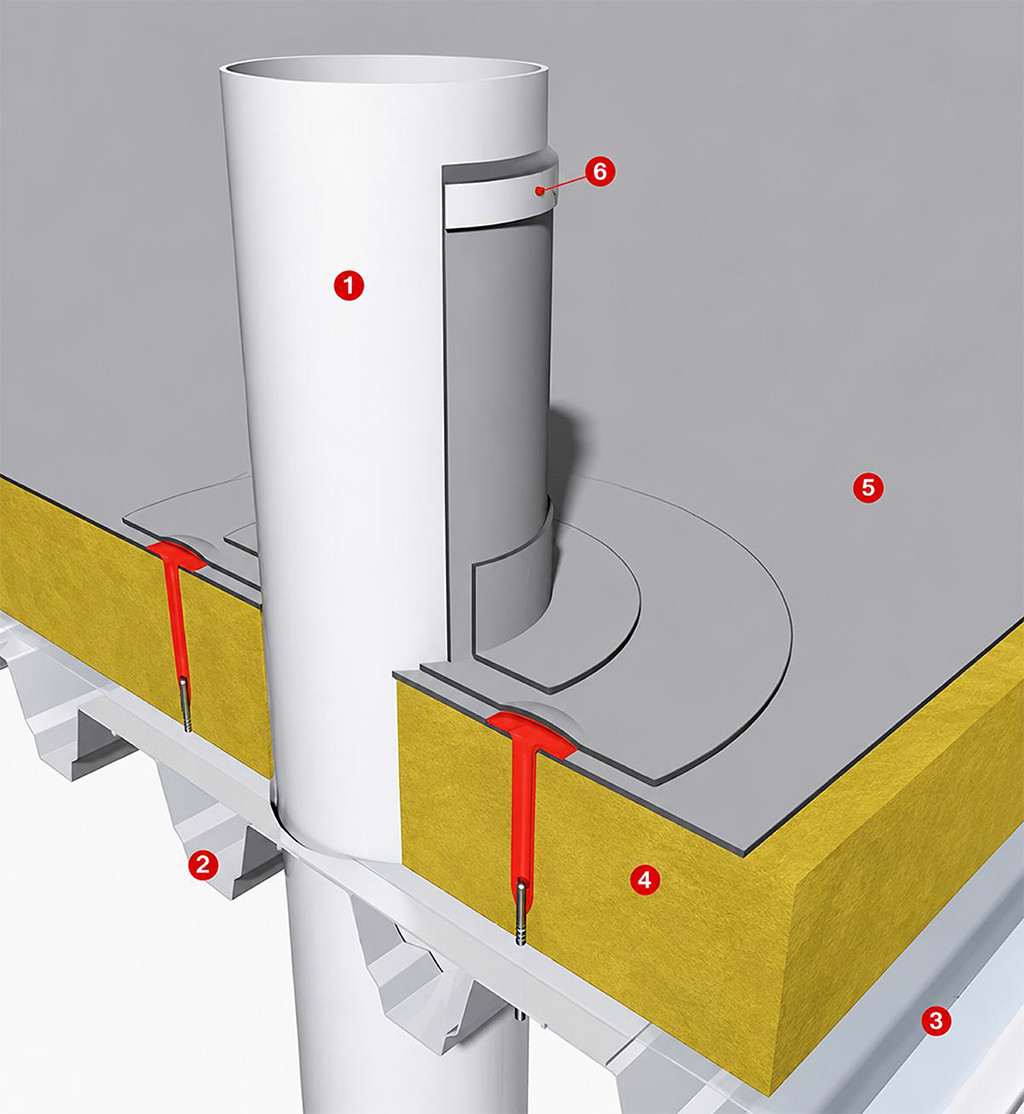

Пример защиты вентиляционных каналов на плоской кровле

Сложность плоской кровли смещается от центра к парапету. Это вертикальные элементы, которые требуют не меньшей защиты, чем горизонтальная поверхность. Если основной ковер положить на горизонталь и просто загнуть на стену, вода с дождем, стекающая по парапету из-за разницы температур, попадет под край гидроизоляции. Поэтому технология предписывает делать в парапете штрабу. Это горизонтальная борозда, вырезаемая болгаркой на высоте подъема ковра, в которую заводят верхнюю кромку рулонного материала Сейфити или мембраны ECOPLAST, после чего штрабу заполняют нетвердеющим герметиком и закрывают металлическим фартуком. Если штрабу выполнить невозможно, используют прижимные планки на дюбелях с шагом не более двадцати сантиметров. Парапетная воронка для отвода воды с края кровли, так называемая пробка, пробивается сквозь стену парапета, и здесь гидроизоляцию обжимают обжимным кольцом, а снаружи вешают отлив, чтобы вода не капала по фасаду.

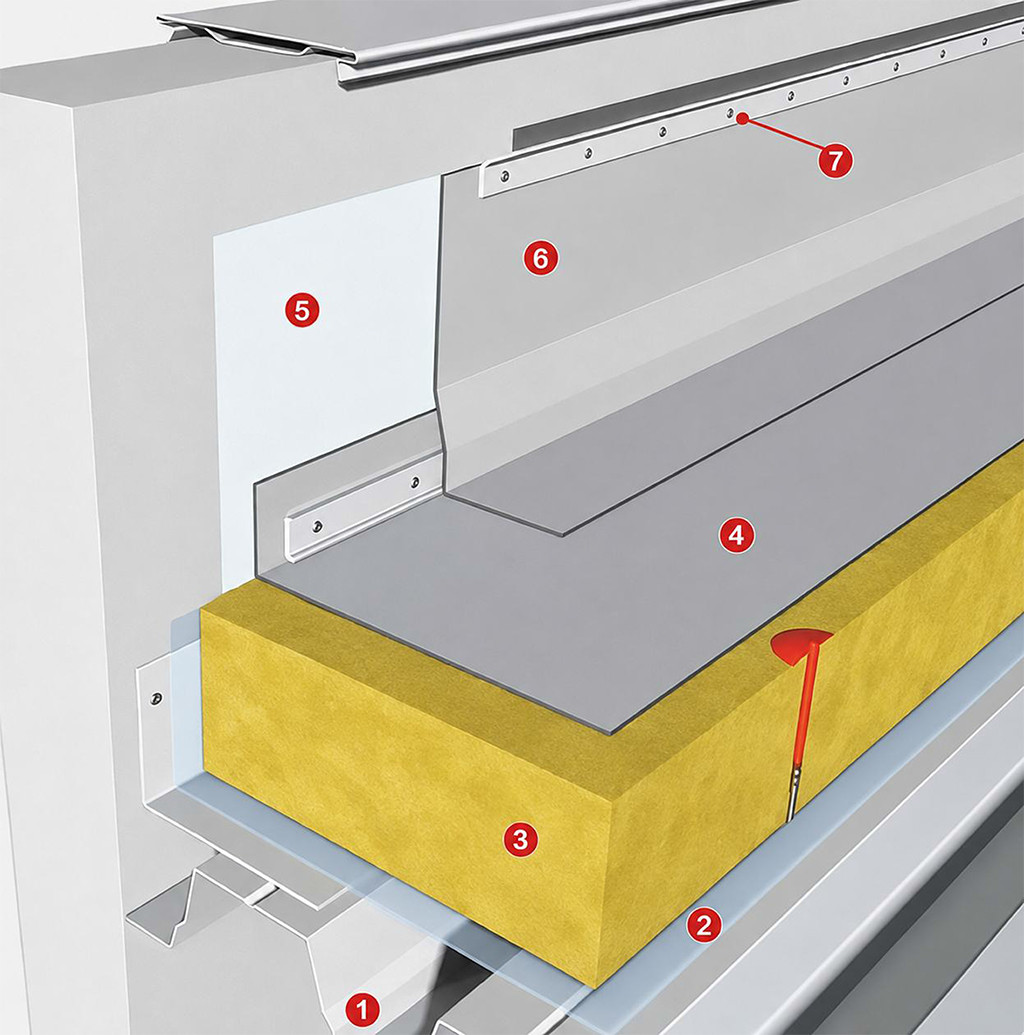

Монтаж примыкания к парапету плоской кровли вариант с ПВХ мембраной

Наконец, мы переходим к этапу, который разделяет просто водонепроницаемую крышу и кровлю как элемент жилого пространства. Финишная отделка напрямую зависит от того, как будет использоваться верхняя плоскость здания. Самый простой вариант неэксплуатируемая кровля. После проверки герметичности швов и испытания заливом воды на двадцать четыре часа, работы можно считать завершенными. В случае с ПВХ мембраной LOGICROOF ничего дополнительного не требуется, этот материал служит тридцать лет без всякой защиты. В случае с битумными материалами Сейфити Флекс, чтобы продлить жизнь посыпке и повысить противопожарные свойства, поверхность могут отсыпать промытым гравием фракции двадцать-сорок миллиметров. Гравий выполняет роль балласта, защищая ковер от ветрового отсоса и ультрафиолета. Эксплуатируемая кровля требует более сложного пирога. Поверх основной гидроизоляции, будь то двухслойный битумный пласт или мембрана, обязательно укладывается слой иглопробивного геотекстиля плотностью не менее трехсот граммов на квадратный метр. Он служит скользящим слоем и разделяет химически несовместимые материалы, а также защищает гидроизоляцию от продавливания. Затем монтируется опорная система регулируемых пластиковых опор, и на них кладется керамогранит или террасная доска из древесно-полимерного композита. Такой фальш-пол обеспечивает свободный ток воды под покрытием к воронкам. Если же идея заказчика заключается в создании зеленого оазиса, то на слой ПВХ мембраны LOGICROOF, прошедшей тест на корнестойкость, укладывается профилированная дренажная мембрана и субстрат. Именно здесь продукты ТехноНИКОЛЬ раскрывают свой потенциал, так как их химическая стойкость не позволяет корням растений прорастать в швы и разрушать конструкцию.

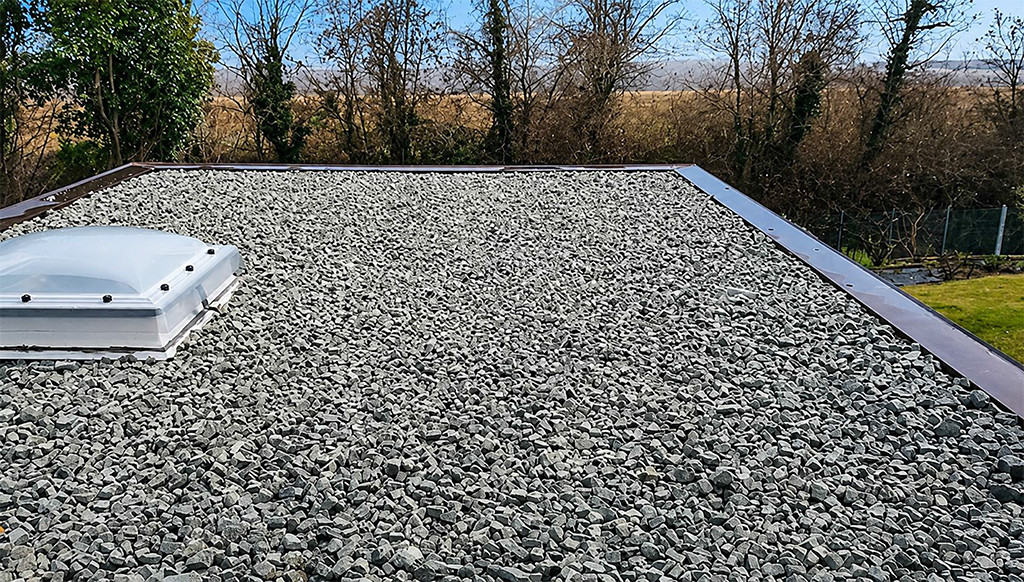

Плоская кровля с защитой гравием

Мы подошли к тому, без чего любая самая искусная работа превратится в тыкву, к аэрации и деталям. В толще утеплителя всегда есть остаточная влага, а в деревянных перекрытиях она может быть значительной. Если ее не удалить, летом под палящим солнцем вода превратится в пар, давление под гидроизоляцией вырастет до критического, и на ковре вздуются огромные пузыри. Для выравнивания давления устанавливают кровельные аэраторы, или флюгарки. Это специальные грибки из пластика или металла, которые проходят сквозь все слои вплоть до пароизоляции или утеплителя. Внутренняя трубка с отверстиями собирает пар, а наружный колпак защищает от дождя. Один аэратор обслуживает примерно пятьдесят квадратных метров, и располагают их обычно в местах стыковки плит утеплителя, где скапливается наибольшее количество влаги. Другой враг кровли снег. Его уборка с плоских кровель должна быть предельно аккуратной, потому что острый край лопаты из алюминия режет ПВХ мембрану как масло, а стальная лопата разбивает каменную посыпку Сейфити. Для чистки используют пластиковые варианты, а последние несколько сантиметров снега лучше оставлять на крыше, чтобы они растаяли сами, либо защищать финишное покрытие геотекстилем и балластом.

Ошибки при самостоятельном монтаже чаще всего кроются в отступлении от технологии примыканий и в низком качестве сварных или наплавляемых швов. Работа с газовой горелкой требует навыка. Пламя не должно быть направлено в одну точку слишком долго, иначе битумный модификатор СБС выгорит, и материал потеряет свою знаменитую эластичность, став хрупким как стекло. Шов должен быть монолитным, без складок и пустот. При сварке ПВХ нужно тестировать температуру на обрезках, добиваясь такого режима, при котором при отрыве сварка идет по толщине материала, а не по шву. Воронки часто забиваются мусором еще в процессе монтажа строительным боем или окурками, что приводит к затоплению котлована на крыше во время первого же дождя. На время работ устья воронок должны быть надежно закрыты заглушками или замотаны пленкой. И самый коварный момент обратная сторона пароизоляции. Многие путают стороны у пароизоляционных пленок, укладывая их шершавой стороной не к помещению, а наружу, что сводит на нет всю способность материала задерживать пар. У современных же материалов Сейфити такой проблемы не существует, это многослойный продукт без четко выраженного зеркала, наплавляемый или укладываемый насухо в зависимости от модификации, и его функциональность не зависит от пространственной ориентации, что дает огромную фору неопытному застройщику.

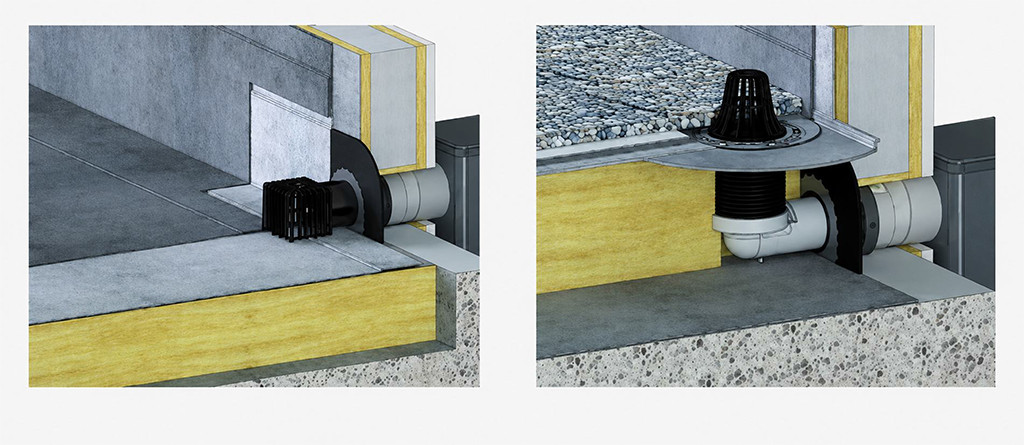

Вариант расположения кровельных воронок на плоской кровле

Подводя итог, следует сказать, что плоская кровля своими руками это марафон терпения. Это труд, требующий изучения десятков нормативов, узлов и физических законов. Взамен вы получаете не просто перекрытие, а полезную площадь, увеличивающую стоимость и функциональность дома. Используя системные решения ТехноНИКОЛЬ с мембранами LOGICROOF и теплоизоляцией Umatex, или делая ставку на брутальную надежность битумных полотен Сейфити БарьерПРО от TEGOLA, вы инвестируете в спокойный сон на ближайшие несколько десятилетий. Секрет успеха кроется не в магии одного продукта, а в их правильной стыковке: гидроизоляция должна переходить в пароизоляцию по замкнутому контуру, утеплитель должен лежать плотно и сухо, а уклоны должны быть настроены с точностью часового механизма. Если на каком-то этапе вы почувствуете сомнение в расчетах нагрузок или аэродинамической устойчивости, разумнее будет привлечь инженера-конструктора. В остальном же, с материалами из нашего каталога, ваша плоская кровля станет личным архитектурным триумфом, который не боится ни снега, ни зноя.
